Как рисовать чертеж мебели

Итак, в прошлом уроке мы сделали дизайн проект, а теперь на его основании нам нужно создать сборочный чертеж шкафа купе, по которому мы будем делать деталировку и, собственно, выполнять сборку.

Нарисовать чертеж можно и от руки, но это не совсем удобно в плане измерения деталей, да и по вычислению разных расстояний и отступов тут вам будет тяжелее.

Делать чертеж я буду в программе Компас 3D. Это продукт русских разработчиков, программа очень легка в освоении и не потребует от вас много сил и времени.

Рисуем чертеж шкафа в программе Компас 3D

Мы не будет полностью изучать ее возможности, а разберем лишь те инструменты, которые нам понадобятся непосредственно для создания схемы шкафа. Сейчас вы сами удивитесь на сколько это просто.

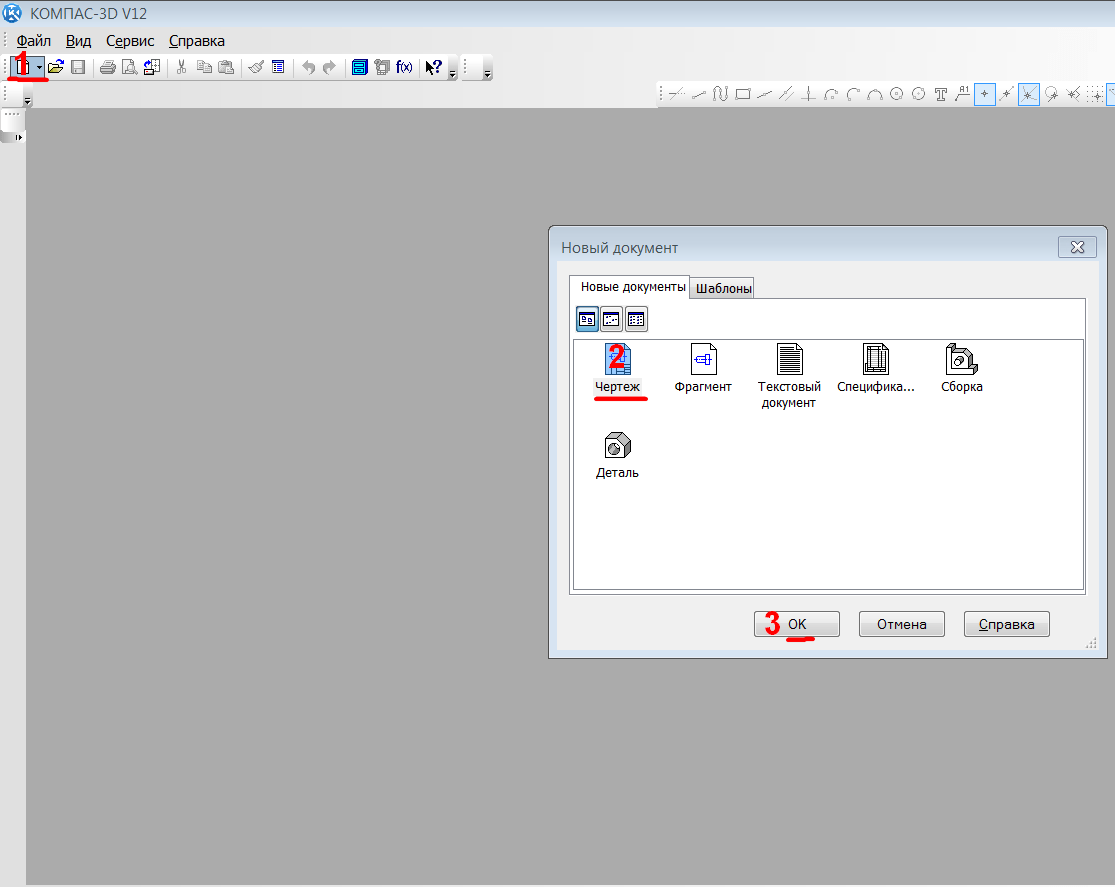

Итак, запускаем программу, и нажимаем кнопку «Создать», далее «Чертеж». В открывшемся окне появился новый документ, на котором мы и будем рисовать. Так как чертить мы будем в измененном масштабе, то начинать необходимо не на самом листе, а в любом пустом месте, а потом мы его просто перенесем на лист и распечатаем.

Сначала нам нужно отобразить вид шкафа не сбоку или сверху, а спереди.

Отрисовка габаритов шкафа: порядок действий

• Начать нужно с верхней границы (крыши шкафа). На панели «Геометрия» выбираем инструмент «Отрезок» и начинаем чертить линию — на свободном участке ставим начало отрезка и вводим с клавиатуры необходимую длину отрезка (в сантиметрах), и нажимаем два раза «Enter» — отрезок готов.
• По такому же принципу рисуем нижнюю границу, отмерять которую можно с помощью инструмента «параллельная прямая» — это условная линия, которую потом можно будет удалить.
• Выбираем параллельную прямую, указываем наш отрезок и вбиваем с клавиатуры расстояние отступа (все цифры ставим в сантиметрах), на котором эта параллельная прямая должна находится от отрезка, далее два раза «Enter» и условная линия готова.
• Теперь, с помощью инструмента «отрезок» (предварительно включив нужные привязки ) рисуем остальные стороны, и у нас получится прямоугольник – это будут внешние габариты нашего шкафа.
• Далее, верхней, правой и левой стороне нарисуем боковины толщиной 16 мм. Выбираем все тот же инструмент «параллельная прямая» и во внутрь от границ, сверху, слева и справа делаем отступ в 1,6 см. По условной линии с помощью инструмента «отрезок» рисуем линии. Боковины шкафа готовы.

• По такому же принципу рисуются вертикальные перегородки, полки, ящики и остальные детали шкафа.

Думаю вы уже поняли, что «отрезок» и «параллельная прямая» это и есть два самых главных инструмента, с помощью которых и создаются чертежи в этой программе.

Но для создания полноценного чертежа вам потребуются и остальные инструменты, которые мы разберем ниже.

Инструментальные панели программы Компас 3D

Панель «Геометрия»

• «Отрезок» — рисуется отрезок (в свойстве «стиль» можно выбрать тип линии). Отрезком так же для себя можно измерять нужные расстояния.
• «Параллельная прямая» — условная параллельная прямая на заданном расстоянии от отрезка. Существует два режима – одна или две линии по разные стороны отрезка .
• «Перпендикулярная прямая» — условная линия перпендикулярно отрезку.
• «Окружность» — круг по заданному радиусу.
• «Дуга» — дуга по двум или трем точкам, а так же произвольная дуга.
• «Скругление» — скругление угла по заданному радиусу.
• «Прямоугольник» — сразу рисуется прямоугольник (можно как по предварительно созданным параллельным прямым, так и по заданным размерам с клавиатуры).
• «Эквидистанта кривой» — инструмент аналогичный параллельной прямой, но по кривому или скругленному отрезку.
• «Заливка» и «Штриховка» — можно залить градиентом или заштриховать нужную область.

Панель «Размеры»

• «Авто размер» — простановка размеров на автомате
• «Линейный размер» — простановка линейного размера
• «Диаметральный размер» — размер диаметра
• «Радиальный размер» — размер радиуса
• «Размер дуги окружности» — длина дуги

Панель «Редактирование»

• «Усечь кривую» — стирает лишний отрезок

Так же вам понадобятся:

• «Привязки» — виртуальная линейка, выравнивает ваш отрезок при черчении, относительно сетки или определенного угла.
• «Ввод текста» — поле для текста
• «Выноски» — когда нужно что то пометить или обозначить

Важные отступы, которые нужно соблюдать при прорисовке шкафа

• Толщина ДСП 16 мм
• Высота цоколя 70-100 мм.
• Высота между полками 250-300 мм.
• Высота отделения со штангой 800-1600 мм.
• Пространство, которое займет направляющая выдвижного ящика – 13 мм.
• Длинна направляющих ящика всегда идет с шагом 50 мм.
• Отступ от стенки шкафа до задней стенки ящика минимум 10 мм.
• Радиусная консоль шириной 250-400 мм.

Так же следует проверить, свободен ли доступ в шкаф при открывании раздвижных дверей. Особенно это касается выдвижных механизмов и пантографа (подъемного кронштейна для плечиков). Эти выдвижные системы нужно расположить так, чтобы при открывании дверей они свободно выдвигались, не цепляясь своими краями за двери.

Обратите внимание что двери шкафа купе в закрытом положении заходят внахлест друг за друга на 20 мм.

Поэтому разбить секции ровно на пополам не получится, отделение с ящиками или пантографом следует делать меньше минимум миллиметров на 50.

В каком разрезе показывать чертежи шкафа?

Для комфортной сборки, а так же для измерения размеров деталей, которые нужно будет указать в спецификации для распила, на чертеже нужно будет отобразить следующие виды:

• Вид спереди – от сюда мы будем брать длину и ширину деталей шкафа для спецификации, а так же, с помощью инструмента «Авто размер» обозначаем здесь размеры, на которых нужно крепить полки и перегородки. Не стоит указывать размеры от полки до полки, они вам ни чего не дадут, показывайте размеры от края детали и непосредственно до точки крепления (это должна быть середина перпендикулярной плиты ДСП).
• Вид сбоку или сверху – на данном чертеже мы должны отобразить общую глубину шкафа, а так же глубину внутренних полок и всего остального наполнения, ящиков (делать это следует другим типом линии – например пунктиром или тонкой).

Так же тут показываем фигурные полки и указываем их размер и радиус округления.

Если полка или любая другая деталь имеет сложную геометрическую форму, то ее рисуют отдельно, и проставляют все необходимые для вырезания размеры.

На самом деле вся эта процедура – это обычное черчение, материал восьмого и девятого класса школы.

В общем, делайте так, чтобы вы сами могли разобраться в своем чертеже. Представьте, как вы будете крепить ту или другую деталь, и какие размеры для ее фиксации вам понадобятся.

Вот какой чертеж шкафа получился у меня:

Прямая ссылка для скачивания: Скачать чертеж шкафа купе

Если вы себе планируете делать другой шкаф купе, можете просмотреть другие сборочные чертежи шкафов

Содержание предыдущих и последующих серий проекта:

1. Делаем замеры помещения
2. Создаем проект шкафа купе
3. Рисуем сборочный чертеж шкафа
4. Фурнитура для шкафа купе
5. Расчет шкафа купе
6. Сборка и установка шкафа купе
7. Установка дверей шкафа купе
